SECS/GEM 是半导体（及泛半导体）行业最核心、通用的 设备与工厂上位系统通信标准，由 SEMI（国际半导体产业协会） 制定，用于实现 设备（Equipment） ↔ 工厂主机（Host/MES/CIM） 的标准化、自动化对话SEMI。


一、全称与核心定义

  • SECS
    • 全称：SEMI Equipment Communications Standard
    • 半导体设备通信标准（底层消息与传输）SEMI
  • GEM
    • 全称：Generic Equipment Model (E30)
    • 通用设备模型（设备行为、状态机、交互规范）SEMI

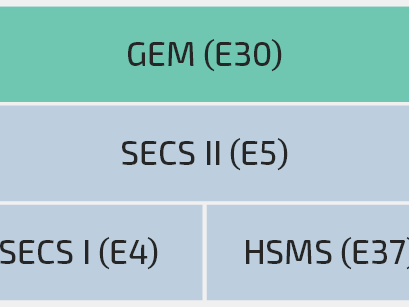

二、标准组成（四层架构）

SECS/GEM 是一组标准的组合：

  1. 传输层（物理 / 链路）
    • SECS-I (E4)：传统 RS-232 串口
    • HSMS (E37)：高速 TCP/IP 以太网（现在主流）
  2. 消息层（语法）
    • SECS-II (E5)：定义消息格式、数据类型、Stream/Function 指令
    • 例：S1F1 (设备状态读)、S2F31 (远程命令)、S5F1 (报警)
  3. 行为层（语义 / 规则）
    • GEM (E30)：核心标准
      • 设备状态机（Offline/Online/Operate 等）
      • 远程控制权限（Host/Local）
      • 事件上报（Collection Events）、报警、数据采集（Trace）
      • 配方（Recipe）管理、Process Program 下载
  4. 行业扩展
    • GEM300 (E87/E90/E94)：300mm/450mm 晶圆厂进阶标准
    • EDA/Interface A：新一代大数据采集接口

三、在半导体厂做什么（典型场景）

  • 远程控制
    • MES 下发：Start、Stop、Pause、Abort、Load Recipe
  • 状态监控
    • 设备实时上报：运行状态、加工进度、Idle/Busy
  • 报警与事件
    • 异常自动上报告警（Alarm ID、原因、时间）
  • 数据采集（SPC）
    • 工艺参数、温度、压力、流量、计数、良率
  • 配方管理
    • MES 统一下发工艺程序（Recipe）到扩散炉、刻蚀机、CVD 等
  • 物料追踪（FOUP / 载具）
    • 配合 RFID（134.2k/ISO15693）实现 Wafer 全流程追溯

四、一句话总结

SECS/GEM = 半导体设备的 “普通话”

  • 解决：不同品牌设备（应用材料、东京电子、日立、国产）与 MES 互通
  • 价值：全自动化、少人化、数据可追溯、良率稳定、符合半导体合规
