WaveGuide 5 Direction 易于使用,可靠和坚固耐用的设备，用于测量潮位，波向，波高和波周期。本设备能在恶劣的环境下仍能保持高精度和可靠性, 特别适用港口、码头、海上风电和海工平台安装。
它能精确测量波向、波高、波周期和潮位。无需和水接触，无需维护，无需(重新)校准，所以使用简单。

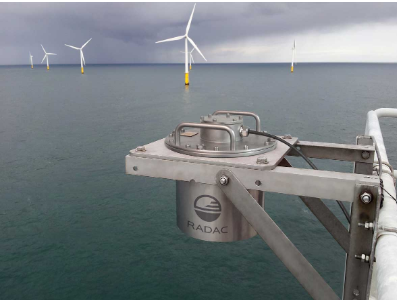

适用于水上固定设施上，如水文观测平台、海上升压/换流站、固定式风电桩、坐底式海洋牧场、港口码头等。
主要特点：
– 高精度 – 测量频率 10 Hz
– 免维护 – 0 – 360º 波浪方向
– 即插即用 – 0 – 60 m 波高
– 恶劣环境下使用 – 网络连接
– 可选ATEX / IECEx型
用三台雷达组成阵列，可以在三个位置测量海面的高度。一个雷达垂直向下，另外两个倾斜，从而雷达波束投影在水面上形成一个三角形。知道水面的坡度和三个位置的相位关系，就可以计算出完整的波向。每个雷达每秒测量10次到水面的距离。在所有风浪环境下，验证过水位精度优于1 cm性, 特别适用港口、码头、海上风电和海工平台安装。
波浪的数据通过网络连接发送到处理单元。处理单元负责数据采集、数据处理、数据显示和远程服务。数据可以存储在一个本地的外置U盘上，或通过两个串口以及网络传输。任何连接到(私有)网络的设备都可以访问基于web的用户界面。
技术参数
升沉 量程: 2 – 75 m 到水面
精度: ± 3 mm
频率: 10 Hz
水位 精度: ± 1 cm
处理: 平均10分钟(可选1分钟和5分钟)
间隔: 1 分钟
波高 量程: 0 – 60 m
精度: ± 3 cm 3)
处理: SWAP (每数据块20分钟)
间隔: 1分钟
波周期 量程: 1 – 100 s
精度: ± 50 ms
处理: SWAP (每数据块20分钟)
间隔: 1分钟
波向 量程: 0 – 360º
精度: ± 2º 3)
处理: SWAP 4) (每数据块20分钟)
间隔: 1分钟
